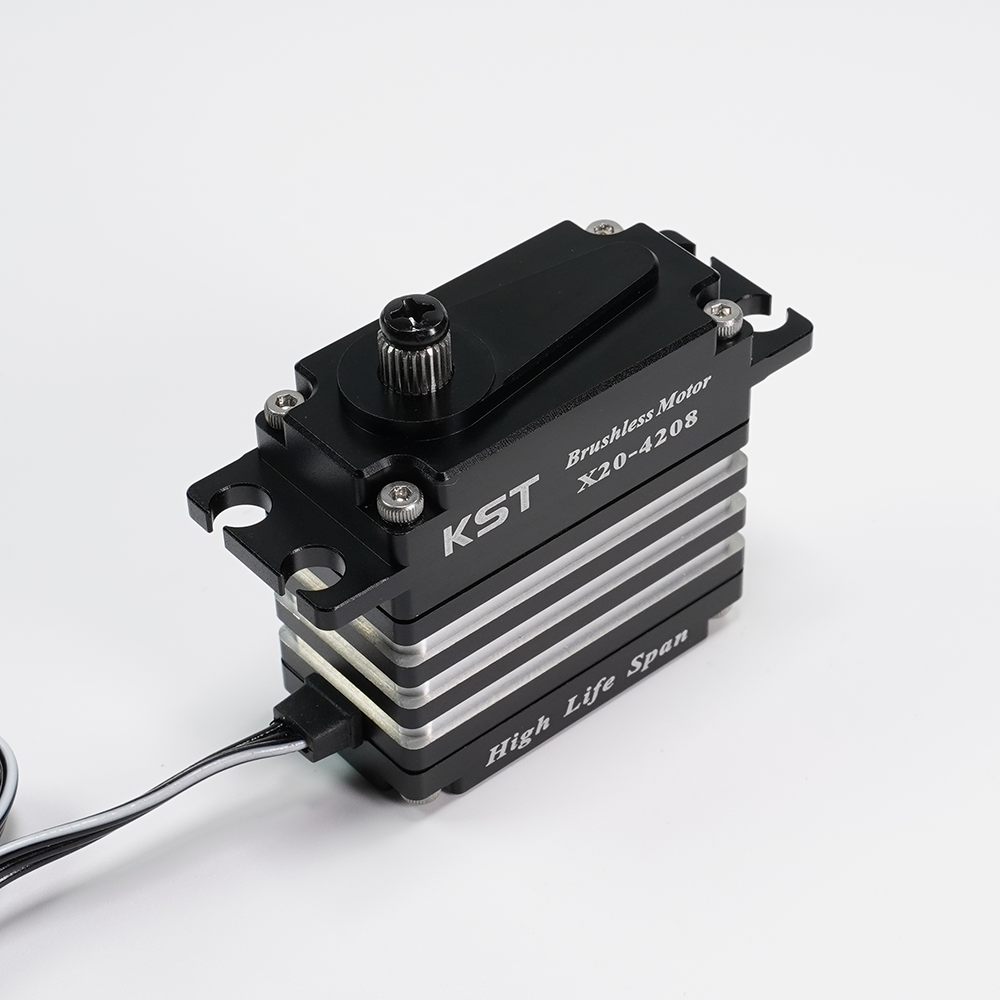

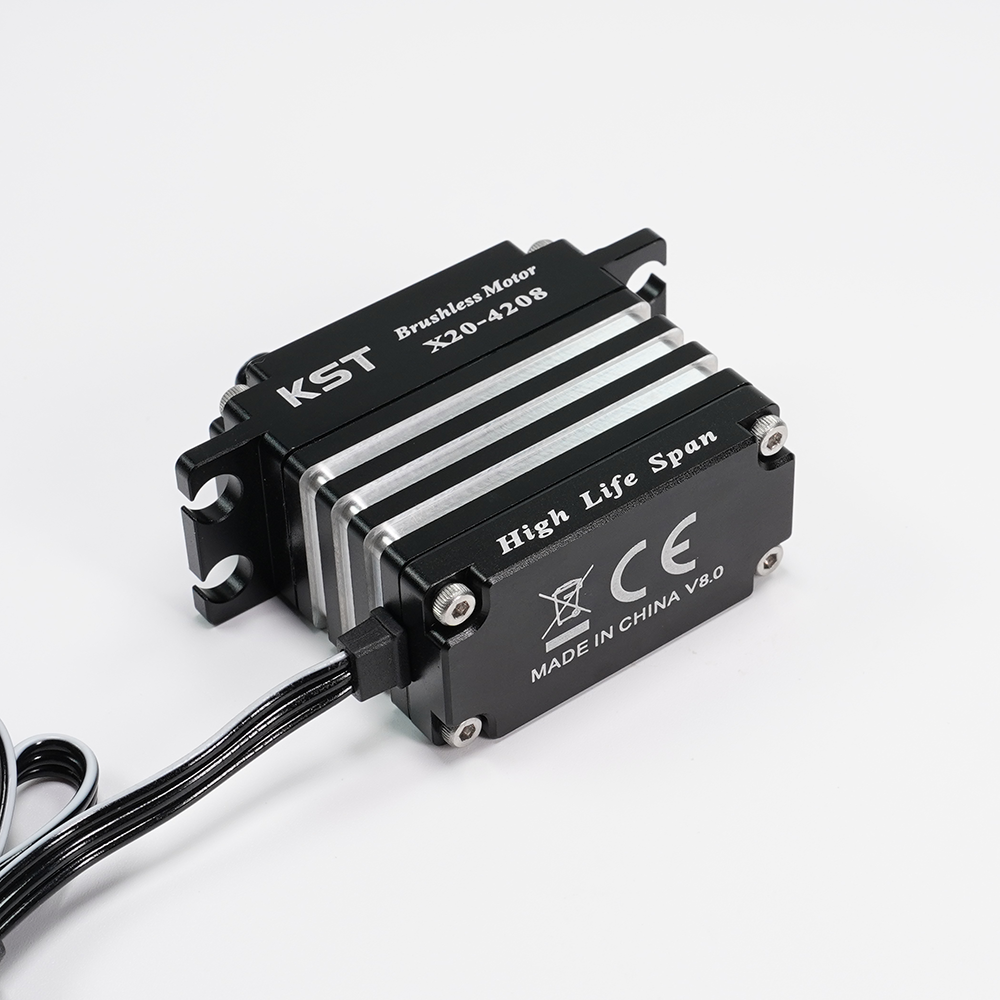

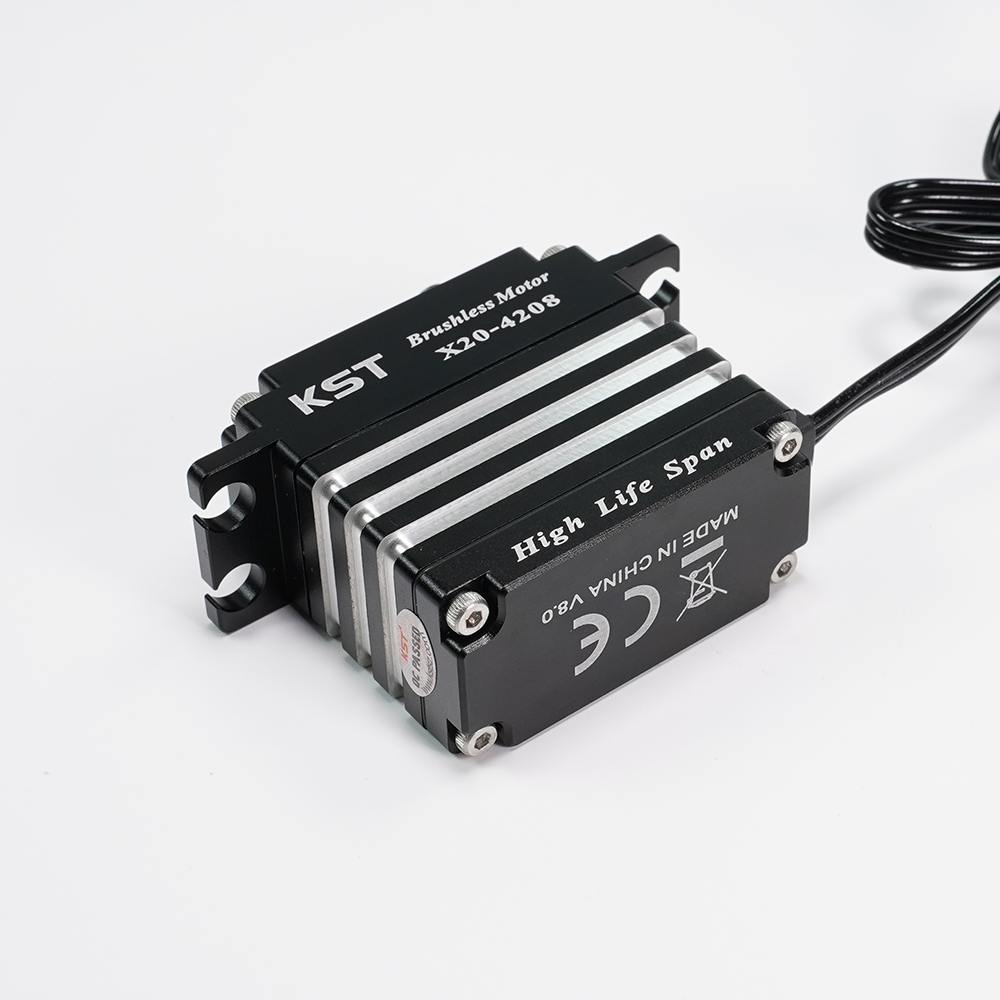

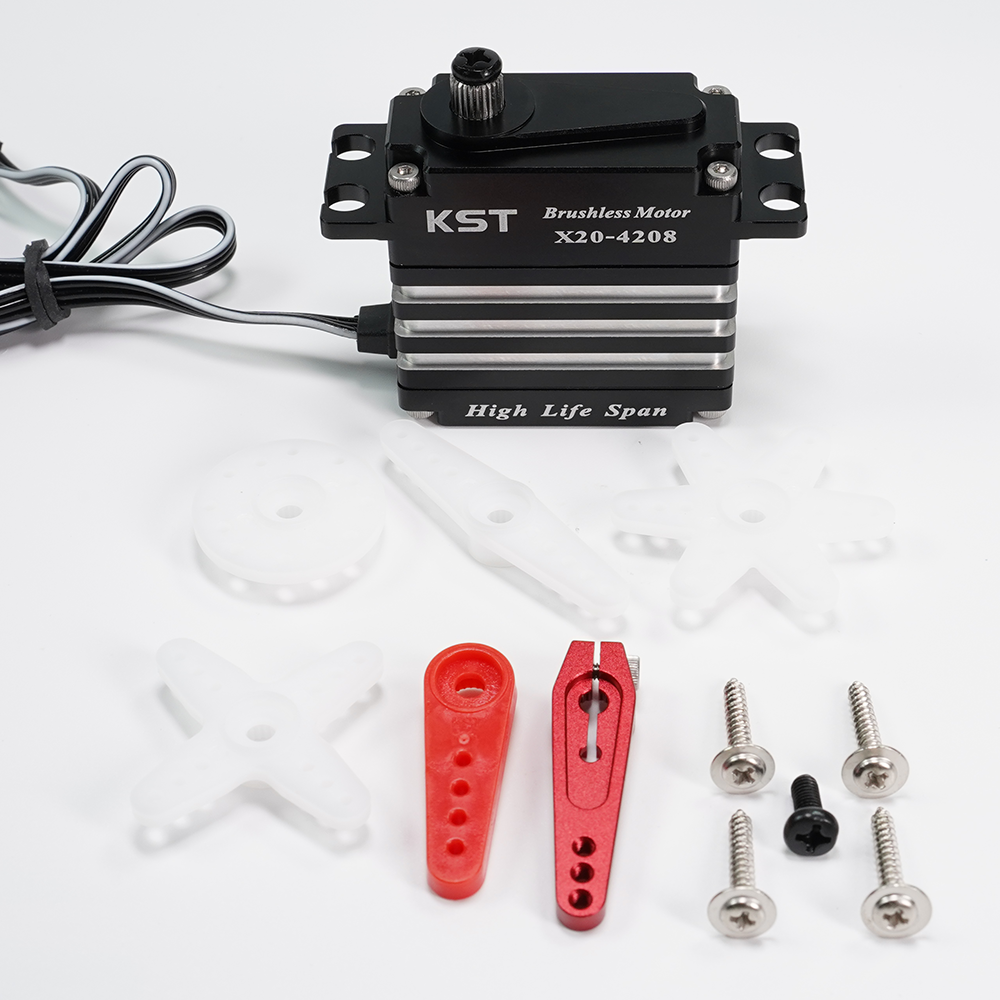

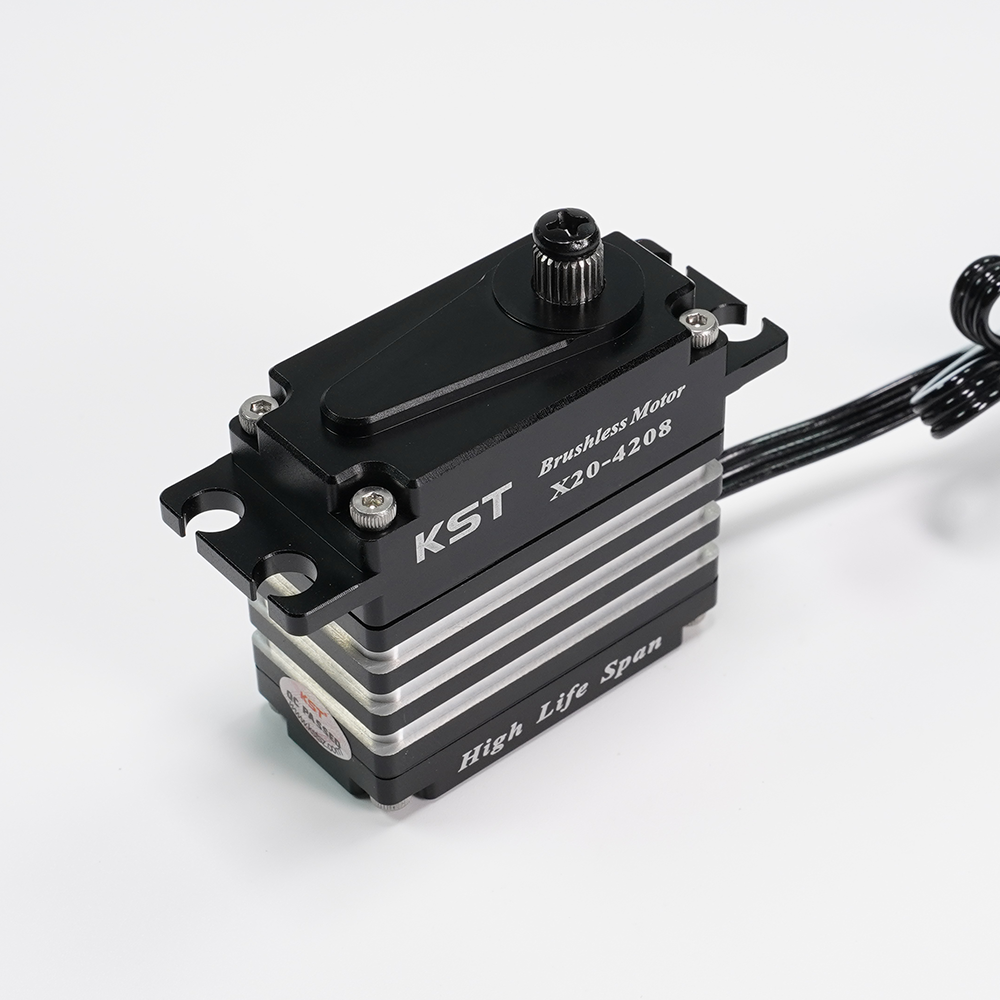

Das als Meilenstein der Ingenieurskunst in der Wettbewerbs-Servotechnologie entwickelte KST X20-4208 ist das branchenweit erste Digitalservo in Standardgröße, das einen extrem reaktionsschnellen 4-poligen bürstenlosen Gleichstrommotor, proprietäre High Life Span (HLS) gehärtete Stahlgetriebe und eine revolutionäre 6-Kugellager-Antriebsarchitektur (6BB) miteinander vereint. Mit einem massiven Blockierdrehmoment von 46 kgf.cm, einer rasanten Stellzeit von 0,07s/60° bei 8,4V, einer verschleißfreien kontaktlosen Magnetsensorik und IP65-Spritzwasserschutz bietet das X20-4208 kompromisslose Lenkkraft und chirurgische Zentrierpräzision für 1:7 und 1:8 Wettbewerbs-Buggys, Truggys, On-Road-GT-Renner, Großmodell-Kunstflugzeuge und Turbinenjets.

Hauptmerkmale

• Branchenweit erste 6-Kugellager-Architektur (6BB): Sechs Präzisionskugellager sorgen für vollständige radiale und axiale Abstützung jeder Getriebewelle, eliminieren Spiel im Getriebestrang, reduzieren die Reibung und garantieren Null Getriebespiel selbst bei heftigen Stößen auf der Rennstrecke.
• Drehmomentstarker 4-poliger bürstenloser Motor: Das fortschrittliche 4-polige Stator-Design erzeugt eine deutlich höhere elektromagnetische Drehmomentdichte, eine unmittelbare Gas-zu-Lenk-Reaktion und eine überlegene thermische Effizienz während anstrengender Langstreckenrennen.
• Verschleißfreier, kontaktloser Magnetsensor: Der Hall-Effekt-Positionssensor eliminiert vollständig den mechanischen Verschleiß von Potentiometer-Schleifern, widerstandsbedingten Signalabfall und Vibrationsrauschen – für eine dauerhafte, millimetergenaue Zentrierwiederholbarkeit.
• Proprietäres HLS-gehärtetes Stahlgetriebe: Die High Life Span (HLS)-Legierungsbehandlung hält extremen Stoßbelastungen, harten Randsteintreffern und rauen Offroad-Landungen stand, ohne dass Zähne abbrechen.
• Enormes 46 kgf.cm Drehmoment & 0,07s Stellzeit: Liefert unnachgiebige Haltekraft und sofortige Radpositionierung unter extremen Fliehkräften in Kurven.
• IP65-spritzwassergeschützte Konstruktion: Das abgedichtete CNC-Aluminiumgehäuse schützt die empfindliche interne Elektronik und das Getriebe vor nassen Pisten, Matsch und abrasivem Streckenstaub.
• Großer 200°-Standard-Stellweg: Der weite Werks-Stellwinkel von ±100° (insgesamt 200°) bietet außergewöhnliche Ausschläge für Crawler, große Ruderflächen und Roboteraktoren (Endpunkte programmierbar).
• Programmierbar & Soft-Start: Passen Sie Endpunkte, Drehrichtung und den Soft-Start-Anlaufschutz über die KST USB-Link-/Programmierbox an, um die Anlenkungen beim Einschalten zu schonen.

*Hinweis: Schließen Sie das Servo niemals an ein unter Strom stehendes System an oder trennen Sie es davon.

Technische Spezifikationen

• Modell: X20-4208 Heavy-Duty Brushless Servo
• Anwendung: 1:7 & 1:8 RC-Cars (Buggy, Truggy), Kunstflugzeuge, Turbinenjets
• Nennspannung: DC 7,4V
• Spannungsbereich: DC 6,0V – 8,4V (2S LiPo Direktbetrieb)
• Motortyp: 4-poliger bürstenloser Gleichstrommotor
• Material Getriebe: Gehärteter Stahl / HLS (High Life Span)
• Material Gehäuse: CNC-Aluminiumlegierung
• Lager: 6 Kugellager (6BB)
• Positionssensor: Kontaktloser Magnetsensor (Hall-Effekt)
• Wasserbeständigkeit: IP65 spritzwassergeschützt
• Arbeitsfrequenz: 1520μs / 333Hz
• Standard-Stellwinkel: ±100° (200° insgesamt, programmierbar)
• Betriebstemperatur: -20°C bis +65°C
• Soft-Start / Programmierbarkeit: Ja (programmierbar)
• Abmessungen: 40,0 × 20,0 × 40,0 mm (±0,2mm)
• Gewicht: 80g (±10%)

Leistungsdaten

• Blockierdrehmoment:
  • 38 kgf.cm @ 6,0V
  • 42 kgf.cm @ 7,4V
  • 46 kgf.cm @ 8,4V
• Stellzeit (ohne Last):
  • 0,10 sek/60° @ 6,0V
  • 0,08 sek/60° @ 7,4V
  • 0,07 sek/60° @ 8,4V
• Blockierstrom:
  • 8,80A @ 6,0V
  • 10,80A @ 7,4V
  • 12,30A @ 8,4V

Abmessungen & Größe

Dokumentation

• X20-4208 Technische Spezifikation
