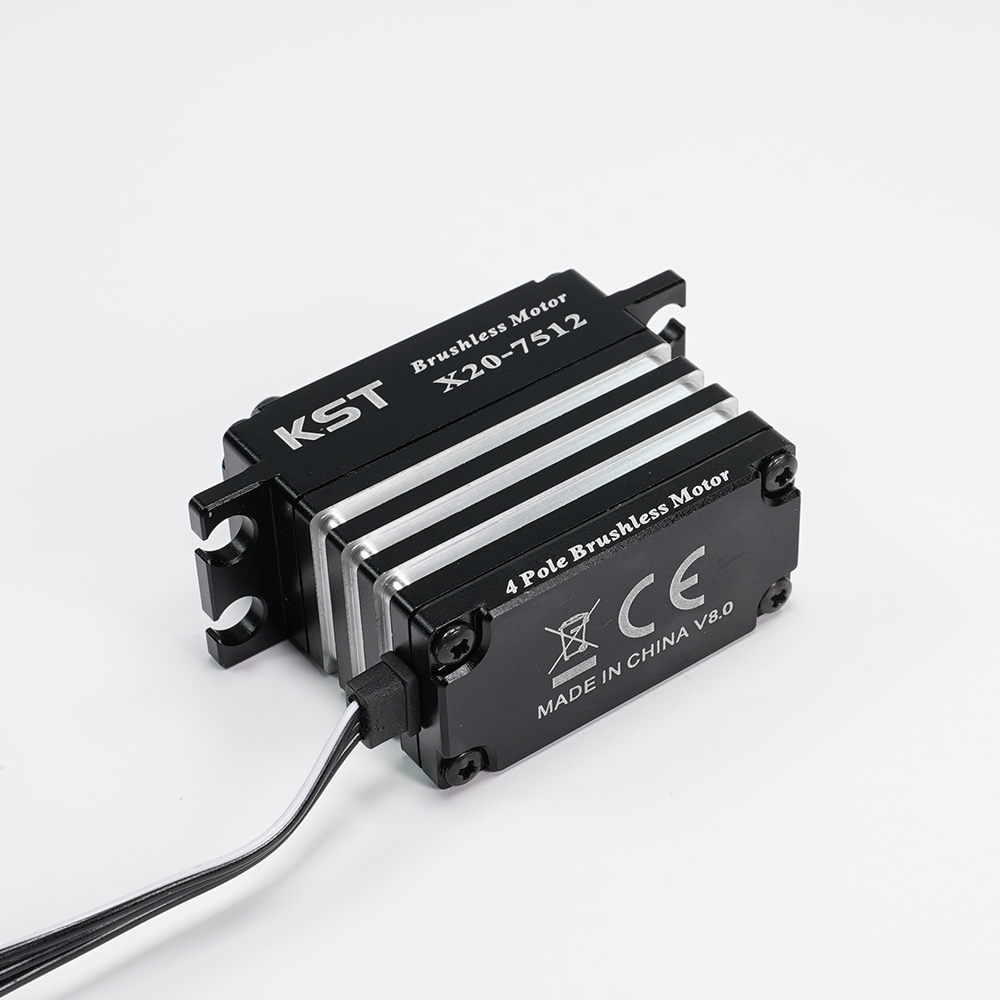

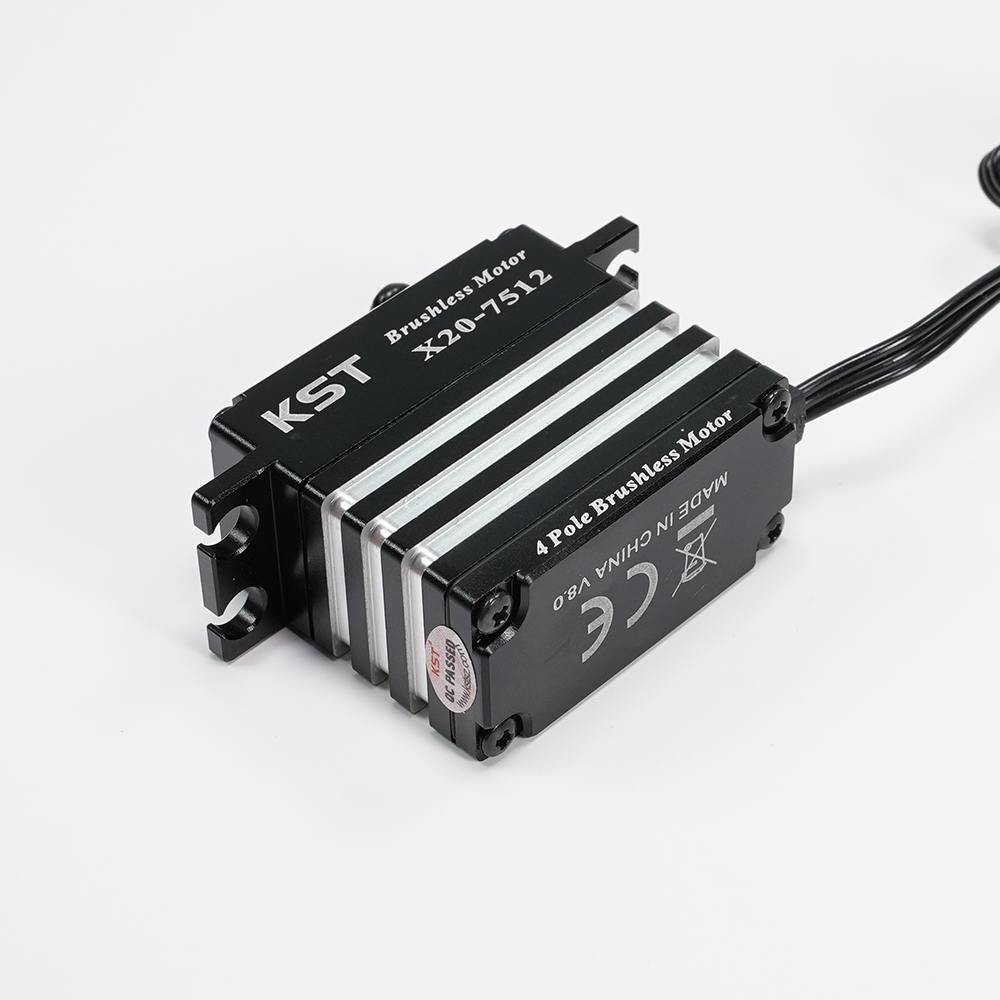

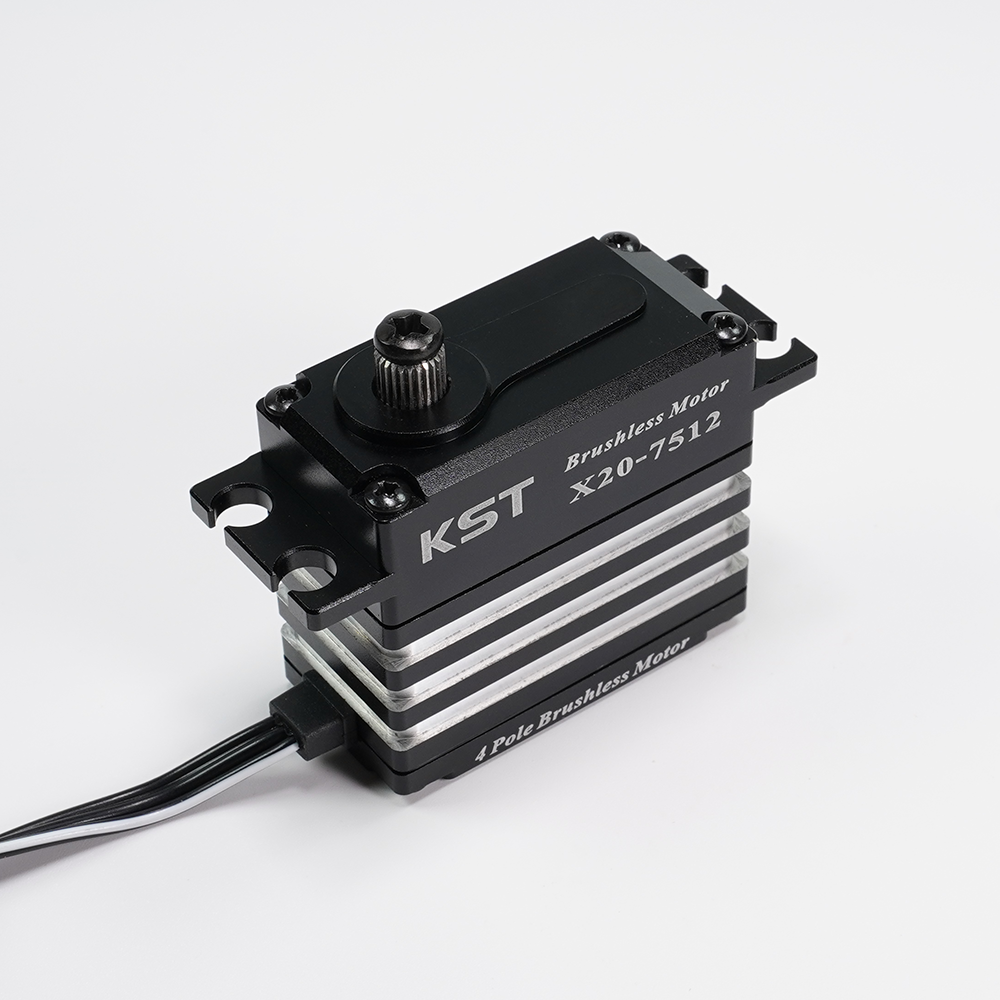

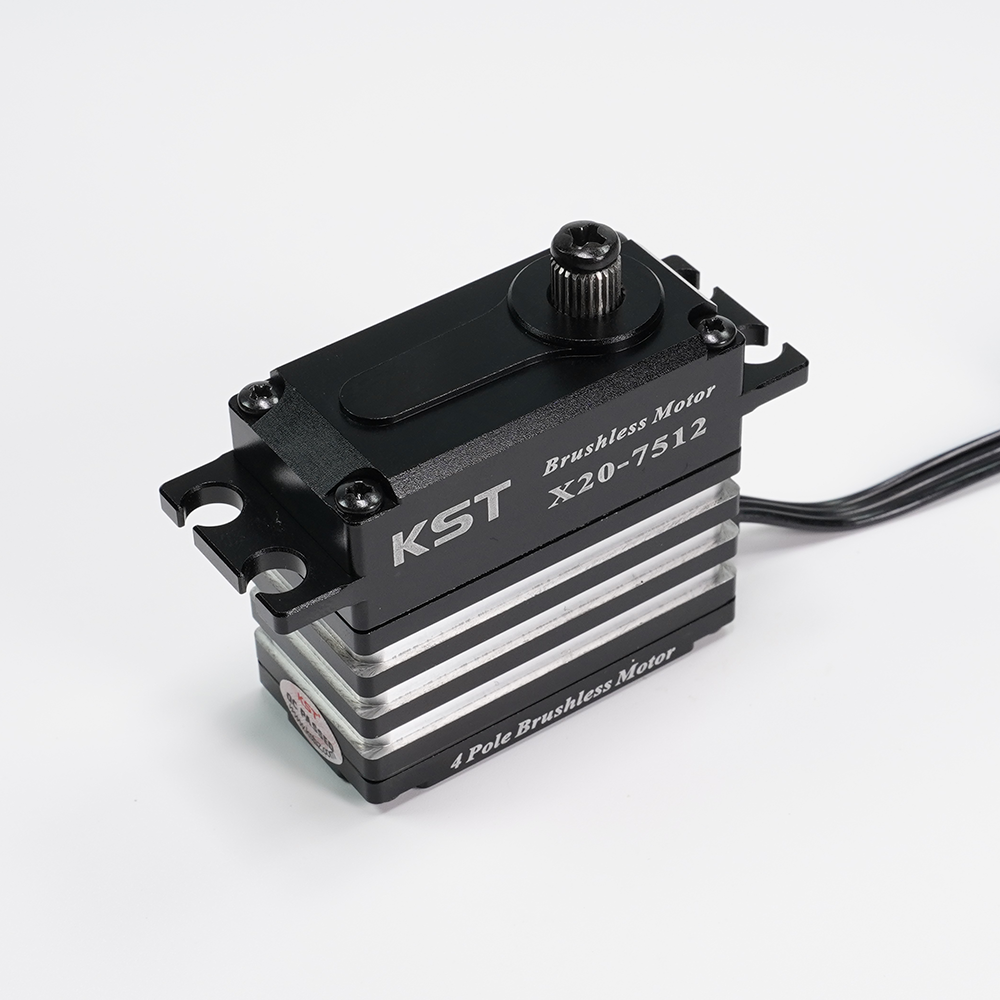

Das für 3D-Kunstflugmodelle in Riesengröße, große Turbinen-Jets und extreme industrielle Plattformen entwickelte KST X20-7512 Hochvolt-Brushless-Digitalservo liefert ein immenses Blockier-Drehmoment von 82,0 kgf.cm und eine schnelle Stellgeschwindigkeit von 0,11s/60° bei 8,4V. Angetrieben von einem hocheffizienten 4-poligen bürstenlosen Gleichstrommotor, einem Getriebe aus gehärtetem Stahl mit doppelter Kugellagerung und einem starren CNC-Aluminiumgehäuse, überzeugt das X20-7512 anspruchsvollste 3D-Wettbewerbspiloten durch kompromisslose Haltekraft, null Spiel und eine blitzschnelle Zentriergenauigkeit.

Hauptmerkmale

• Hochdrehmoment-4-Pol-Brushless-Motor: Die fortschrittliche 4-Pol-Architektur erzeugt eine immense elektromagnetische Drehmomentdichte, sofortige Steuerungsreaktion und außergewöhnliche thermische Effizienz bei hohen zyklischen Lasten.
• Kolossales 82,0 kgf.cm Blockier-Drehmoment: Bietet enorme Haltekraft, um Höhenruder, Querruder und Seitenruder bei Hochgeschwindigkeits-Snaps, Messerflügen und aggressiven Harrier-Manövern starr in Position zu halten.
• Getriebe aus gehärtetem Stahl: Präzisionsgefertigte Stahlzahnräder, die durch doppelte Kugellager gestützt werden, minimieren das Spiel und widerstehen extremen aerodynamischen Scharnier-Flatterlasten sowie Stoßbelastungen bei der Landung.

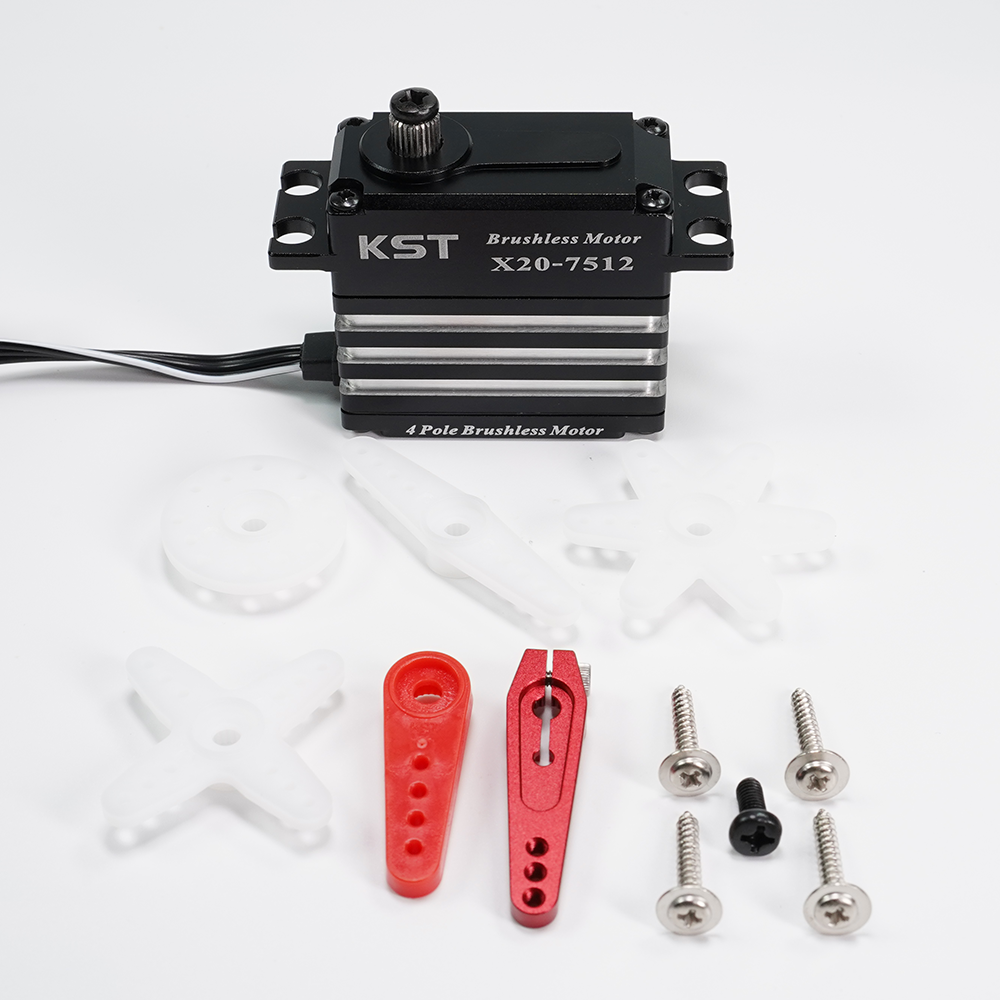

• Standard 25T-6 Abtriebsritzel: Das industriestandardmäßige 25-Zahn (6mm) Abtriebsritzel sorgt für eine breite Kompatibilität mit Servohebeln aus Aluminium von Drittanbietern.
• Voll-CNC-Aluminiumgehäuse: Das präzisionsgefertigte Leichtmetallgehäuse garantiert strukturelle Steifigkeit, eine exakte Getriebeausrichtung und eine schnelle Wärmeableitung bei längeren Flügen.
• Hochvolt-Betrieb: Der native Arbeitsbereich von 6,0V–8,4V unterstützt den direkten Anschluss von 2S LiPo-Empfängerakkus ohne dedizierte Spannungsregler.
• Programmierbar & Soft-Start: Konfigurierbare Parameter und Soft-Start-Schutz (kompatibel mit KST Tool #3 und Tool #5), um plötzliche mechanische Belastungen beim Einschalten zu vermeiden.

Technische Spezifikationen

• Modell: X20-7512 High-Torque Brushless Servo
• Anwendung: 3D-Kunstflugmodelle in Riesengröße, Turbinen-Jets, Großmodelle
• Nennspannung: DC 7,4V
• Spannungsbereich: DC 6,0V – 8,4V (2S LiPo Direktbetrieb)
• Motortyp: 4-poliger bürstenloser Gleichstrommotor
• Material Getriebe: Gehärteter Stahl
• Gehäusematerial: CNC-Aluminiumlegierung
• Lager: Doppelte Kugellager (2BB)
• Abtriebsritzel: 25T - 6mm
• Positionssensor: Hochpräzisions-Potentiometer
• Arbeitsfrequenz: 1520μs / 333Hz (1000μs – 2000μs)
• Betriebstemperatur: -10°C bis +65°C
• Soft-Start / Programmierbarkeit: Ja (programmierbar mit KST Tool #3 & #5)
• Abmessungen: 40,5 × 20,0 × 38,0 mm
• Gewicht: 70g (±10%)

Leistungsdaten

• Blockier-Drehmoment:
  • 65,0 kgf.cm @ 6,0V
  • 75,0 kgf.cm @ 7,4V
  • 82,0 kgf.cm @ 8,4V
• Stellgeschwindigkeit (ohne Last):
  • 0,14 s/60° @ 6,0V
  • 0,12 s/60° @ 7,4V
  • 0,11 s/60° @ 8,4V
• Blockierstrom:
  • 8,80A @ 6,0V
  • 10,80A @ 7,4V
  • 12,30A @ 8,4V

Verkabelung & Stromanforderungen

• Stromversorgung: Der Hochdrehmoment-Betrieb zieht bis zu 12,3A bei Blockierung. Bitte stellen Sie sicher, dass Ihre Empfängerstromversorgung oder Ihr Battery Eliminator Circuit (BEC) ausreichend dimensioniert ist.
• Verlängerungskabel: Verwenden Sie bei langen Servokabelwegen stets hochwertige, verdrillte Servokabel mit einem Mindestquerschnitt von 0,5mm² (ca. 20 AWG), um Spannungsabfälle zu vermeiden.
• *Beachten Sie vor der Installation immer die empfohlenen Servospezifikationen Ihres Modellherstellers.
