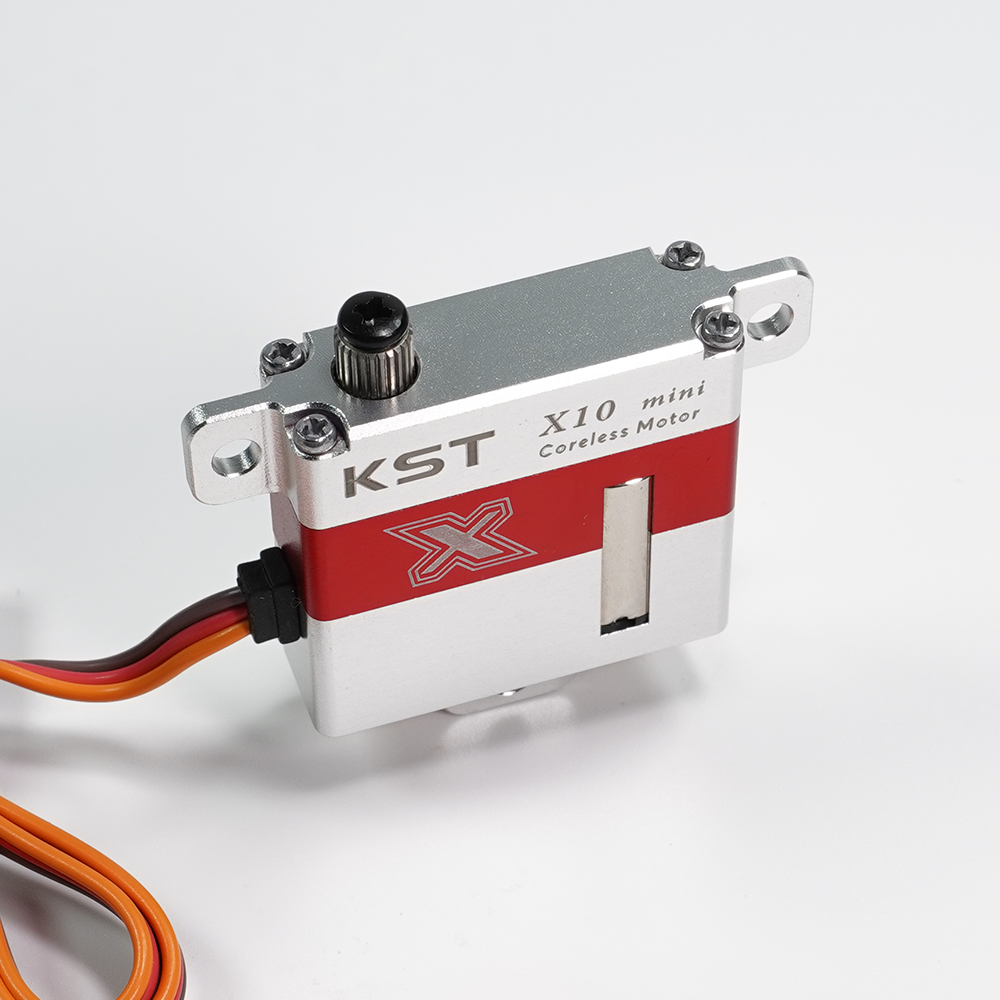

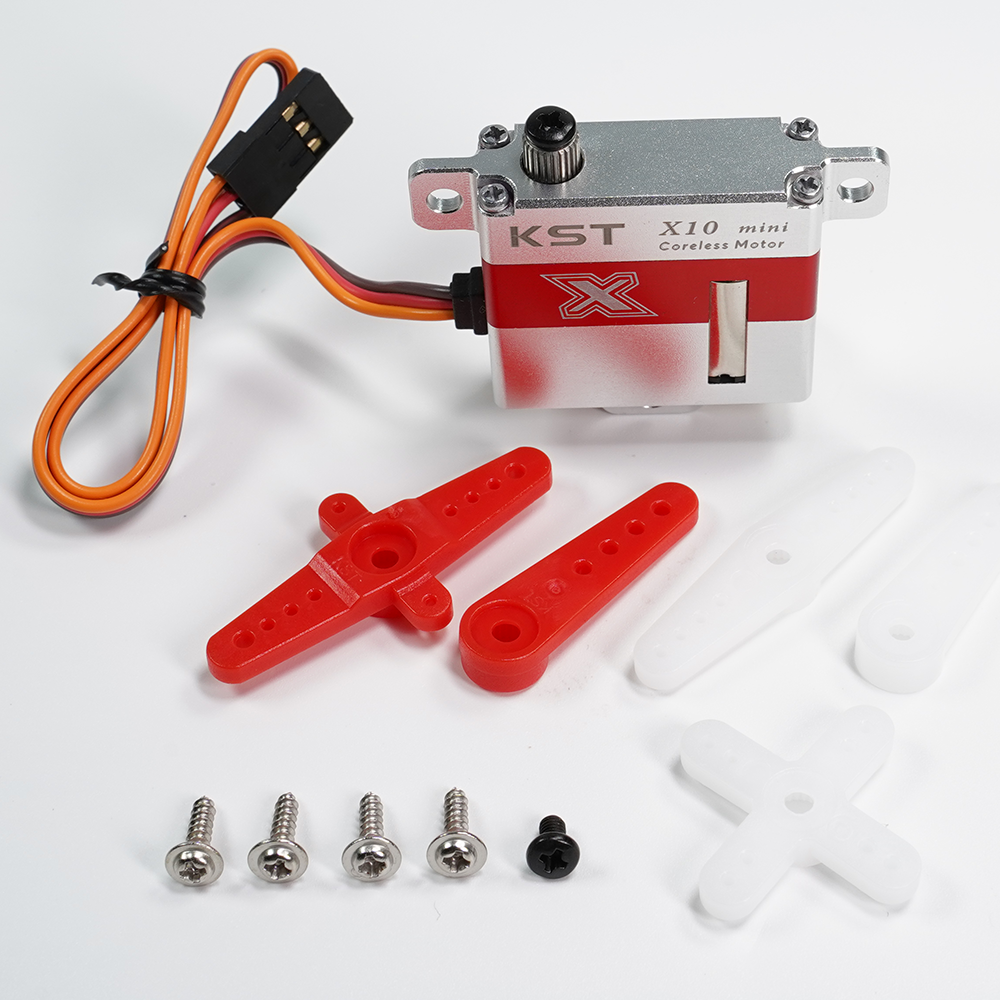

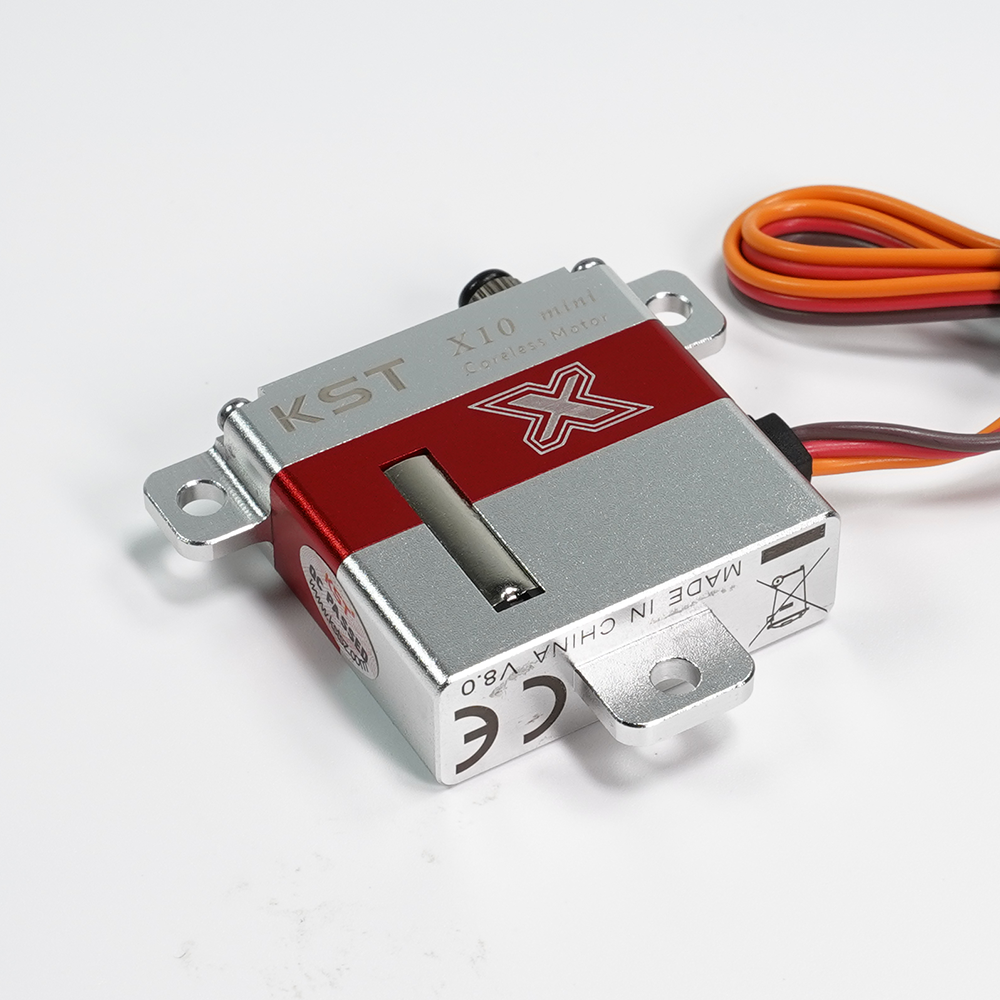

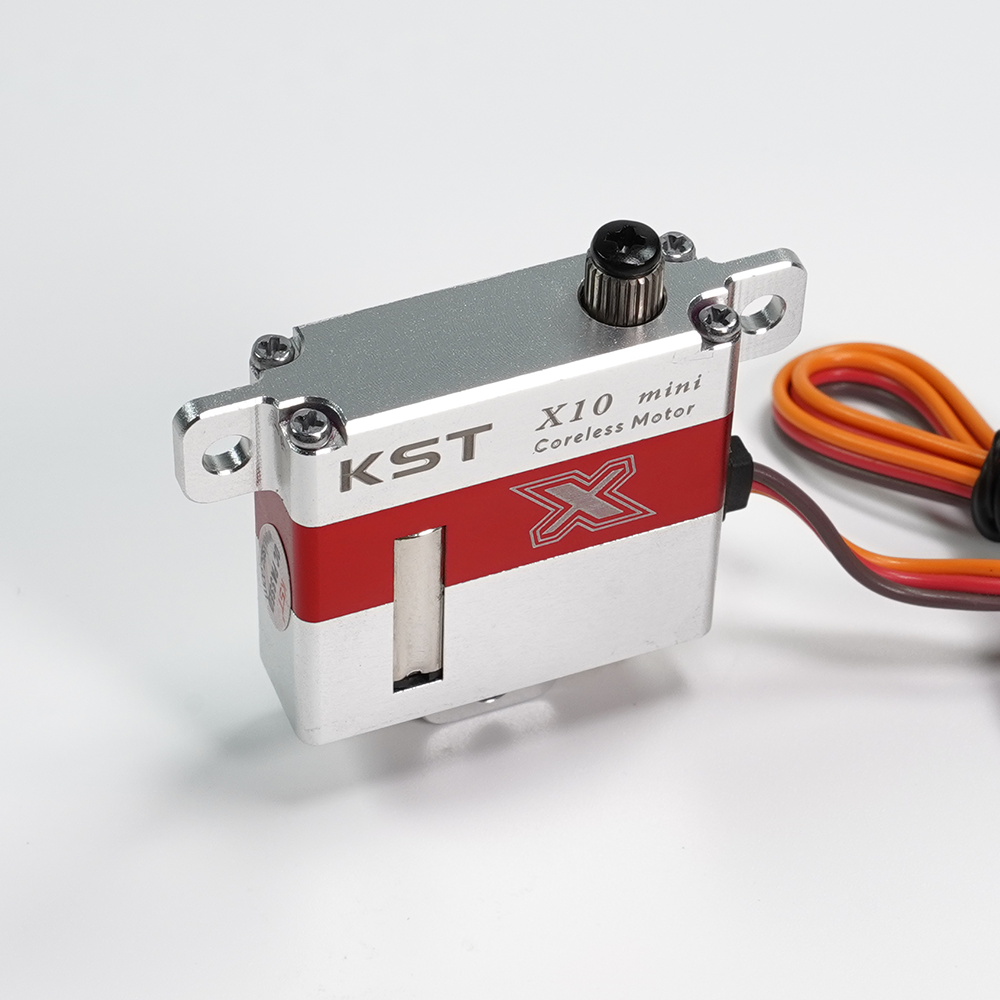

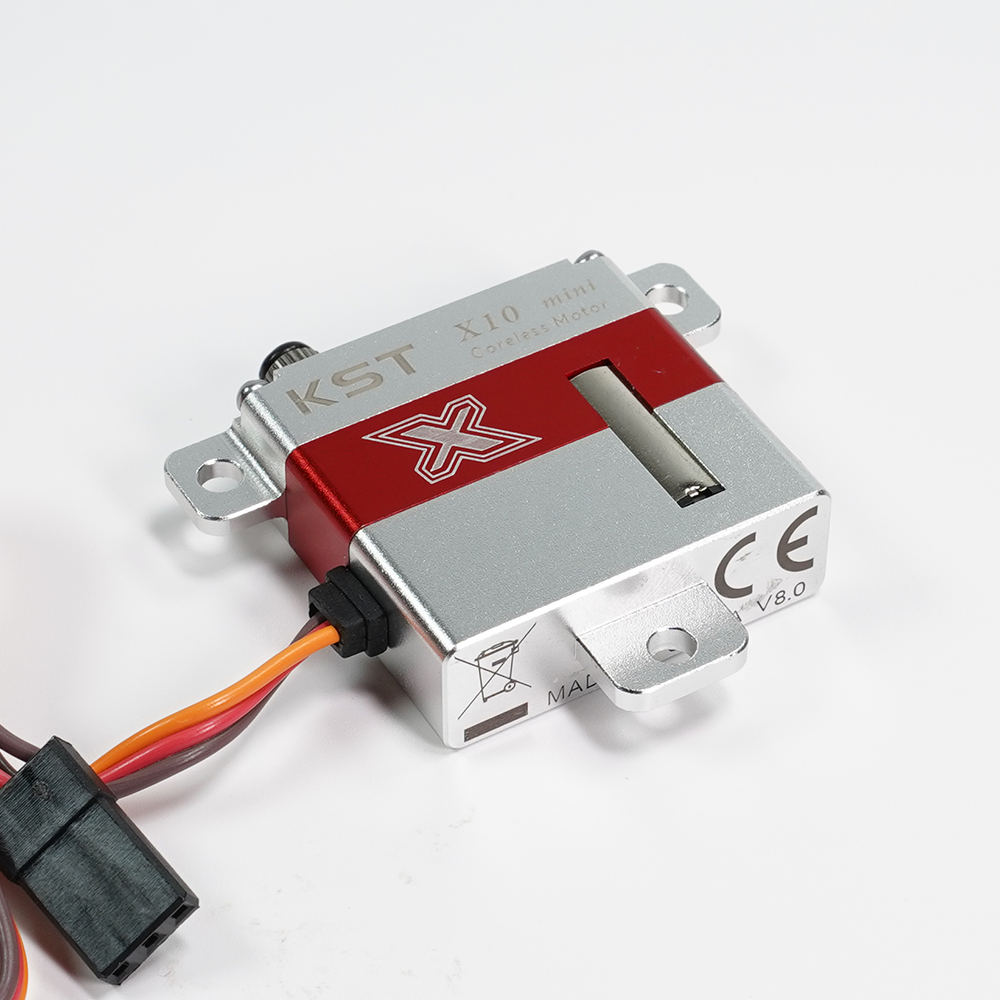

Das als ultrakompaktes Pendant zum legendären X10 entwickelte KST X10 Mini V8.0 Hochvolt-Flächenservo behält das klassendefinierende, schlanke 10-mm-Profil bei, reduziert jedoch das Gewicht auf nur 23 g bei einem kürzeren 29,6-mm-Gehäuse. Mit einem beeindruckenden Drehmoment von 7,5 kgf.cm und einer rasanten Stellzeit von 0,10 s/60° bei 8,4 V ist das X10 Mini speziell für außenliegende Querruderschächte, dünne Flügelspitzen sowie gewichtskritische F3F-, F3B-, F3J- und F5J-Wettbewerbssegler konzipiert, bei denen die Minimierung des Trägheitsmoments und die Maximierung des Einbauraums von entscheidender Bedeutung sind.

Hauptmerkmale

• Ultrakompaktes 10-mm-Flächenprofil: Behält die standardmäßige 10-mm-Dicke bei, verkürzt die Gehäusehöhe auf 29,6 mm und senkt das Gewicht auf 23 g – ideal für schmale äußere Flügelschächte und dünne Profile, in die Standard-Flächenservos kaum passen.
• Reduzierte Trägheit an den Flügelspitzen: Eine Gewichtsersparnis von 5 g pro Servo gegenüber dem Standard-X10 reduziert das Trägheitsmoment an den Flügelspitzen erheblich, was die Rollrate und die Wendigkeit in der Thermik verbessert.
• Hochvolt-Betrieb: Der native Bereich von 4,8 V–8,4 V unterstützt den direkten Betrieb an 2S LiPo-Empfängerakkus – dies macht sperrige Spannungsregler überflüssig, vereinfacht die Verkabelung und garantiert eine optimale Spannungsversorgung.
• Sanfter kernloser Gleichstrommotor: Bietet sofortiges Anlaufverhalten, extrem gleichmäßigen linearen Lauf und präzise Rückstellgenauigkeit mit einem extrem schmalen Totbereich von 2 μs.
• Getriebe aus gehärtetem Stahl: Präzisionsgefertigte Stahlzahnräder, gelagert in doppelten Kugellagern, widerstehen Spiel und halten wiederholten aerodynamischen Hochgeschwindigkeitslasten am Ruder sowie rauen Landungen am Hang stand.
• Voll-CNC-Aluminiumgehäuse: Das präzisionsgefräste Leichtmetallgehäuse sorgt für einen perfekten Sitz im Servorahmen bzw. IDS, eine steife Getriebeausrichtung und eine schnelle Wärmeableitung.
• Programmierbar & Sanftanlauf: Konfigurierbare Servowege und Sanftanlaufschutz zum Schutz von Anlenkungen und Ruderhornaufnahmen beim Einschalten.
• LDS- / IDS-kompatibel: Direkt kompatibel mit gängigen Integrated Drive System (IDS) und Lagerrahmen-Halterungen für eine vollständig bündige, aerodynamische Installation.

Technische Daten

• Modell: X10 Mini V8.0 Digital-Flächenservo
• Anwendung: F3F, F3B, F3J, F5J Wettbewerbssegler, Hochleistungs-Segelflugzeuge
• Nennspannung: DC 7,4 V
• Spannungsbereich: DC 4,8 V – 8,4 V (4S NiMH bis 2S LiPo Direktbetrieb)
• Motortyp: Kernloser Gleichstrommotor
• Getriebematerial: Gehärteter Stahl
• Gehäusematerial: CNC-Aluminiumlegierung
• Lagerung: Doppelte Kugellager (2BB)
• Positionssensor: Potentiometer
• Totbereich / Auflösung: 2 μs
• Arbeitsfrequenz: 1520 μs / 333 Hz
• Standard-Stellwinkel: ±50° (insgesamt 100°, 900–2100 μs für ±60°)
• Betriebstemperatur: -10 °C bis +65 °C
• Kabellänge: 16 cm
• Sanftanlauf / Programmierbarkeit: Ja (programmierbar)
• Abmessungen: 30,0 × 10,0 × 29,6 mm (Max: 42,0 × 10,0 × 39,0 mm)
• Gewicht: 23 g (±10 %)

Leistungsdaten

• Stellmoment:
  • 4,5 kgf.cm bei 4,8 V
  • 5,5 kgf.cm bei 6,0 V
  • 6,8 kgf.cm bei 7,4 V
  • 7,5 kgf.cm bei 8,4 V
• Stellgeschwindigkeit (ohne Last):
  • 0,16 Sek./60° bei 4,8 V
  • 0,14 Sek./60° bei 6,0 V
  • 0,12 Sek./60° bei 7,4 V
  • 0,10 Sek./60° bei 8,4 V

Abmessungen & Größe

Dokumentation

• X10 Mini V8.0 Technische Spezifikation
