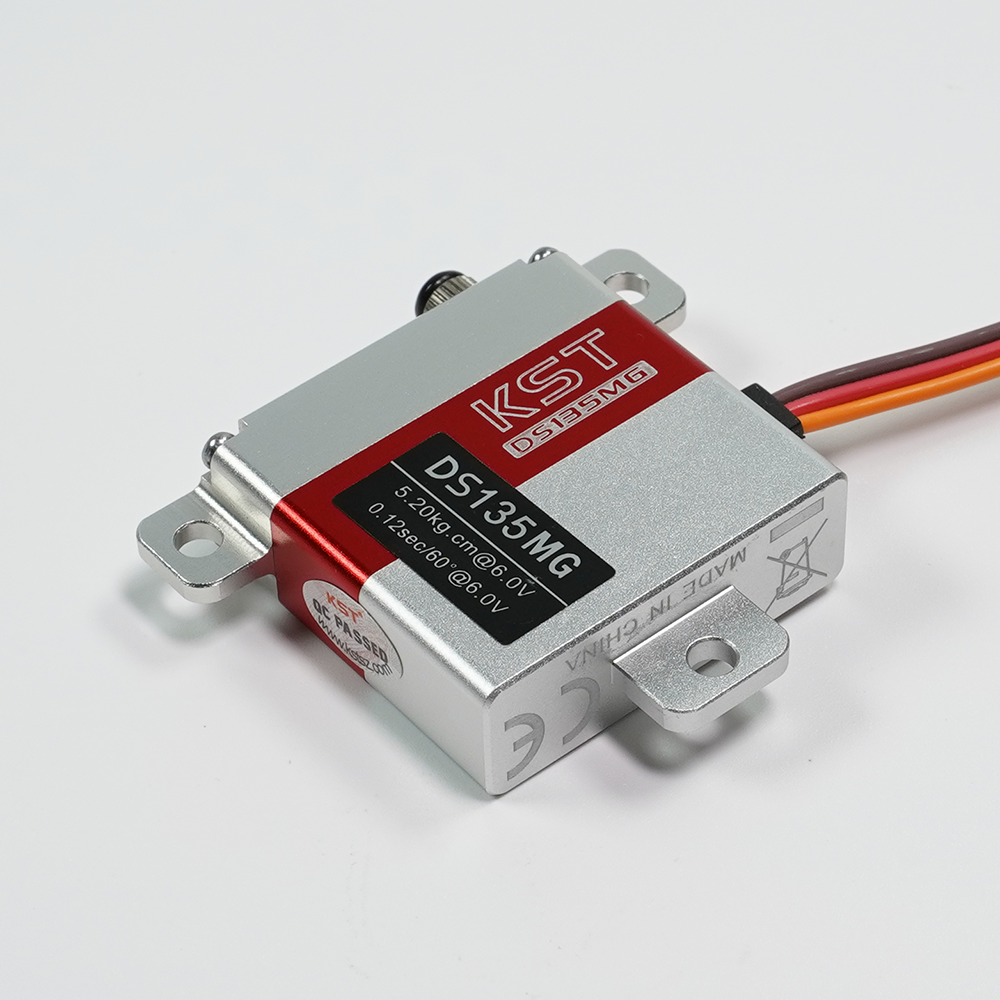

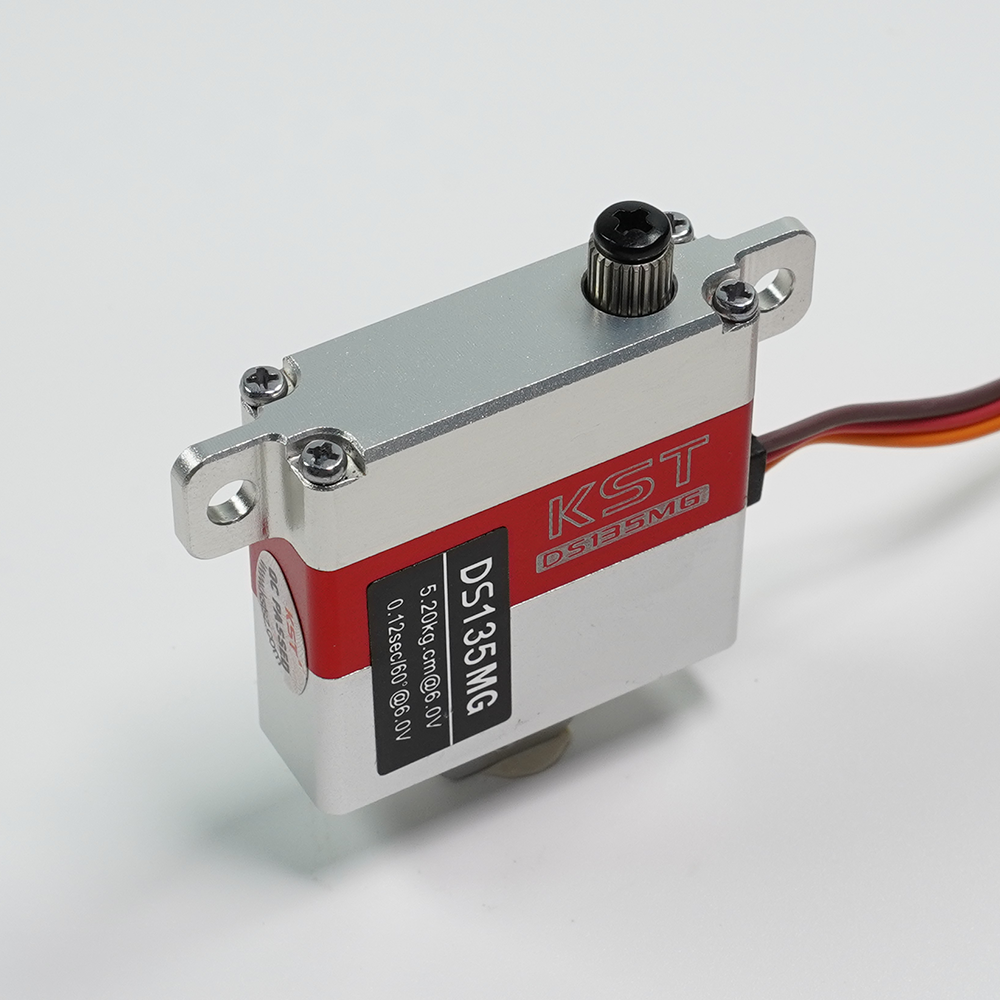

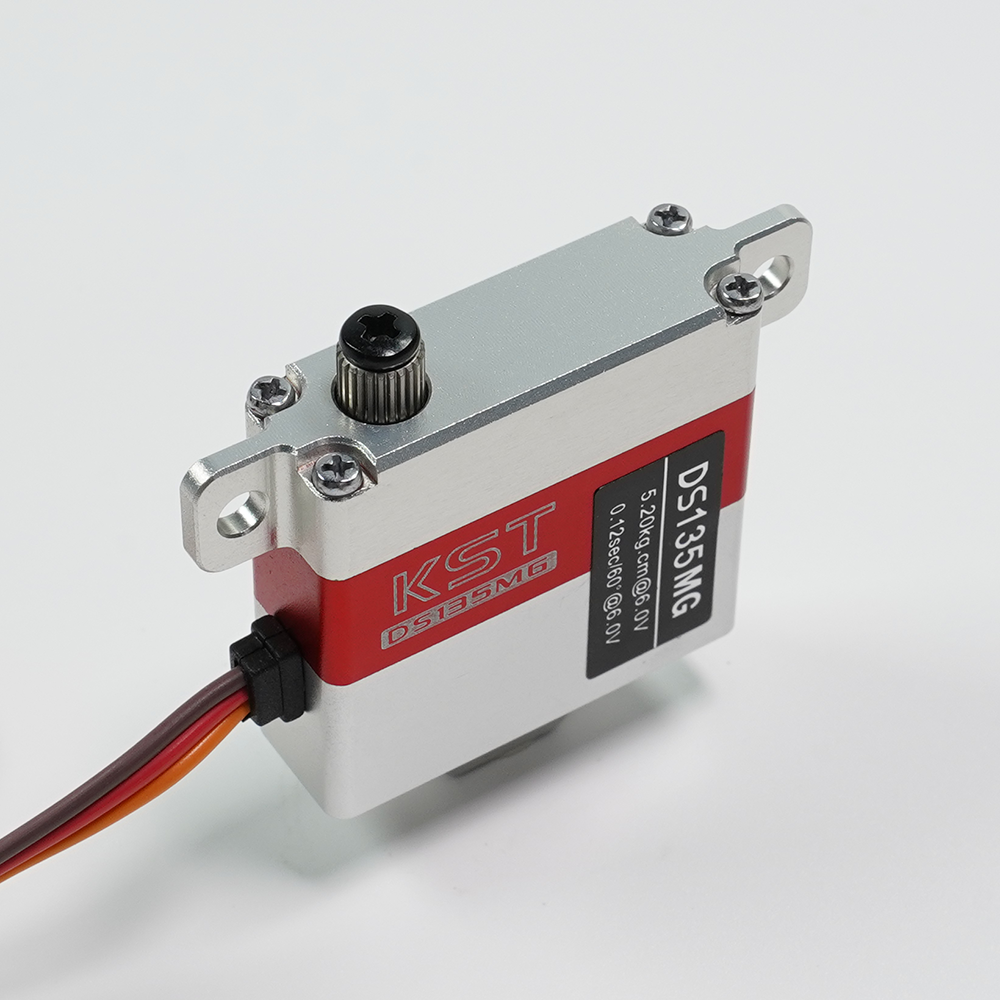

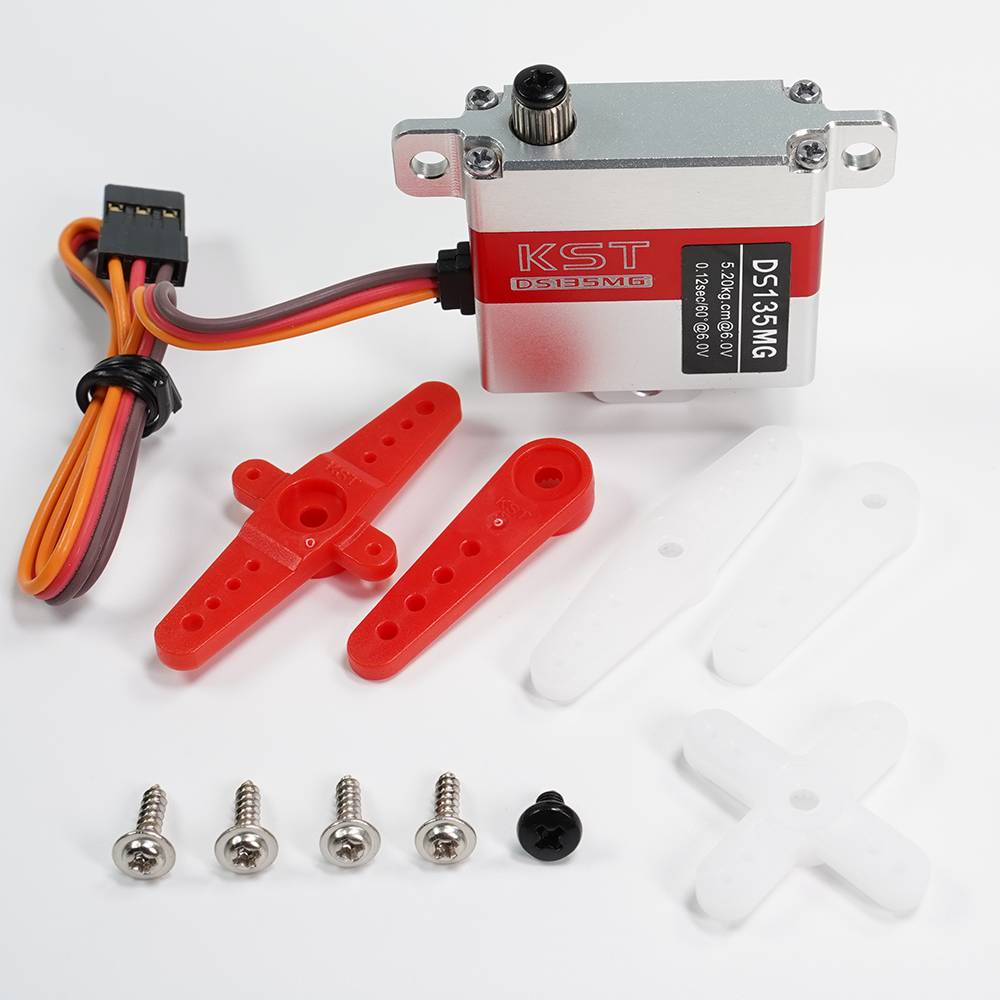

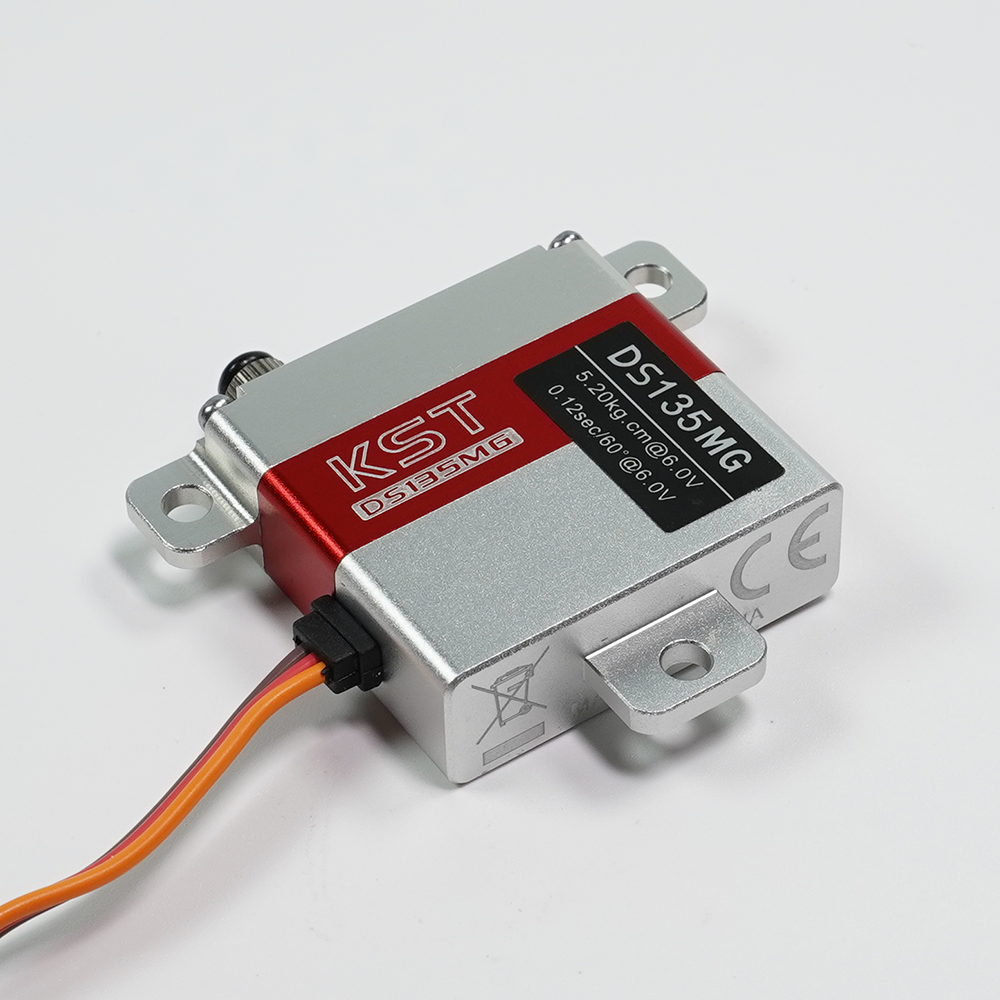

Das KST DS135MG ist der kompakte Begleiter des DS125MG — es teilt sich das gleiche 10 mm ultradünne Profil und das spielfreie Getriebe aus gehärtetem Stahl, verfügt jedoch über ein kürzeres 29,6-mm-Gehäuse, das für den Einbau in engere Tragflächenschächte optimiert ist. Mit einer Stellkraft von 5,2 kgf.cm bei 6,0 V und einer schnellen Reaktionszeit von 0,12 s/60° bietet es F3F-, F3B-, F3J- und F5J-Piloten branchenweit führende Präzision und 90 % der Leistung von Top-Servos zu weniger als der Hälfte der Kosten führender Premium-Servos.

Hauptmerkmale

• Ultradünnes 10-mm-Profil: Identische Breite wie führende Premium-Flächenservos, mit einem kürzeren 29,6-mm-Gehäuse, das in kompakte und schmale Segelflugzeug-Flächenschächte passt, in die das DS125MG möglicherweise nicht passt.
• Spielfreies Getriebe: Getriebe aus gehärtetem Stahl mit präziser Passform sorgen für eine spielfreie, wiederholgenaue Ruderansteuerung für eine exakte Positionierung von Querrudern und Landeklappen.
• Coreless-Gleichstrommotor: Schnelles lineares Ansprechverhalten, gleichmäßiger Lauf und konsistente Neutralstellung über den gesamten Bewegungsbereich.
• Doppelte Kugellagerung: Die doppelt kugelgelagerte Abtriebswelle reduziert die Reibung und verbessert die Zentriergenauigkeit bei anhaltenden aerodynamischen Lasten auf die Ruderscharniere.
• Voll-CNC-Aluminiumgehäuse: Das präzisionsgefertigte Leichtmetallgehäuse sorgt für eine passgenaue Montage im Flächenschacht, strukturelle Integrität und effektive Wärmeableitung.
• Programmierbar & Soft-Start: Konfigurierbare Wegbegrenzungen mit Soft-Start-Schutz für präzise Rudereinstellung und Sicherheit der Anlenkung beim Einschalten.

Technische Spezifikationen

• Modell: DS135MG Digitales Metallgetriebe-Servo
• Nennspannung: DC 4,8 V
• Betriebsspannung: DC 4,8 V – 6,0 V
• Motortyp: Coreless-Gleichstrommotor
• Material Getriebe: Gehärteter Stahl
• Gehäusematerial: CNC-Aluminiumlegierung
• Lager: Doppelt kugelgelagert (2BB)
• Positionssensor: Potentiometer
• Standard-Stellwinkel: ±50° (100° gesamt)
• Betriebstemperatur: -10°C bis +65°C
• Soft Start / Programmierbarkeit: Ja (programmierbar)
• Abmessungen: 30,0 × 10,0 × 29,6 mm (±0,2 mm)
• Gewicht: 23 g (±10%)

Leistungsdaten

• Stellkraft:
  • 4,3 kgf.cm bei 4,8 V
  • 5,2 kgf.cm bei 6,0 V
• Stellgeschwindigkeit (ohne Last):
  • 0,15 s/60° bei 4,8 V
  • 0,12 s/60° bei 6,0 V

Abmessungen & Größe

Dokumentation

• DS135MG Technische Spezifikation
